こんにちは　深田パーカライジングのT.Yです。

1月も座学が多めでしたが、2月の頭に技能照査試験がありました。

そこでニッケルめっきの技能試験があるのですが、その時に使う治具を作る講義があったので、今回はそのことについて書こうと思います。

品物にめっきをつけるためには、治具が必要です。弊社ではある程度流す品物は決まっているので、基本的には治具は外注で作ってもらっていますが、今までやったことのないものなどが新しく来ると、それに合わせて治具を作ることもあります。

今回の講義ではその治具を実際に作ってみるというものです。

作った治具

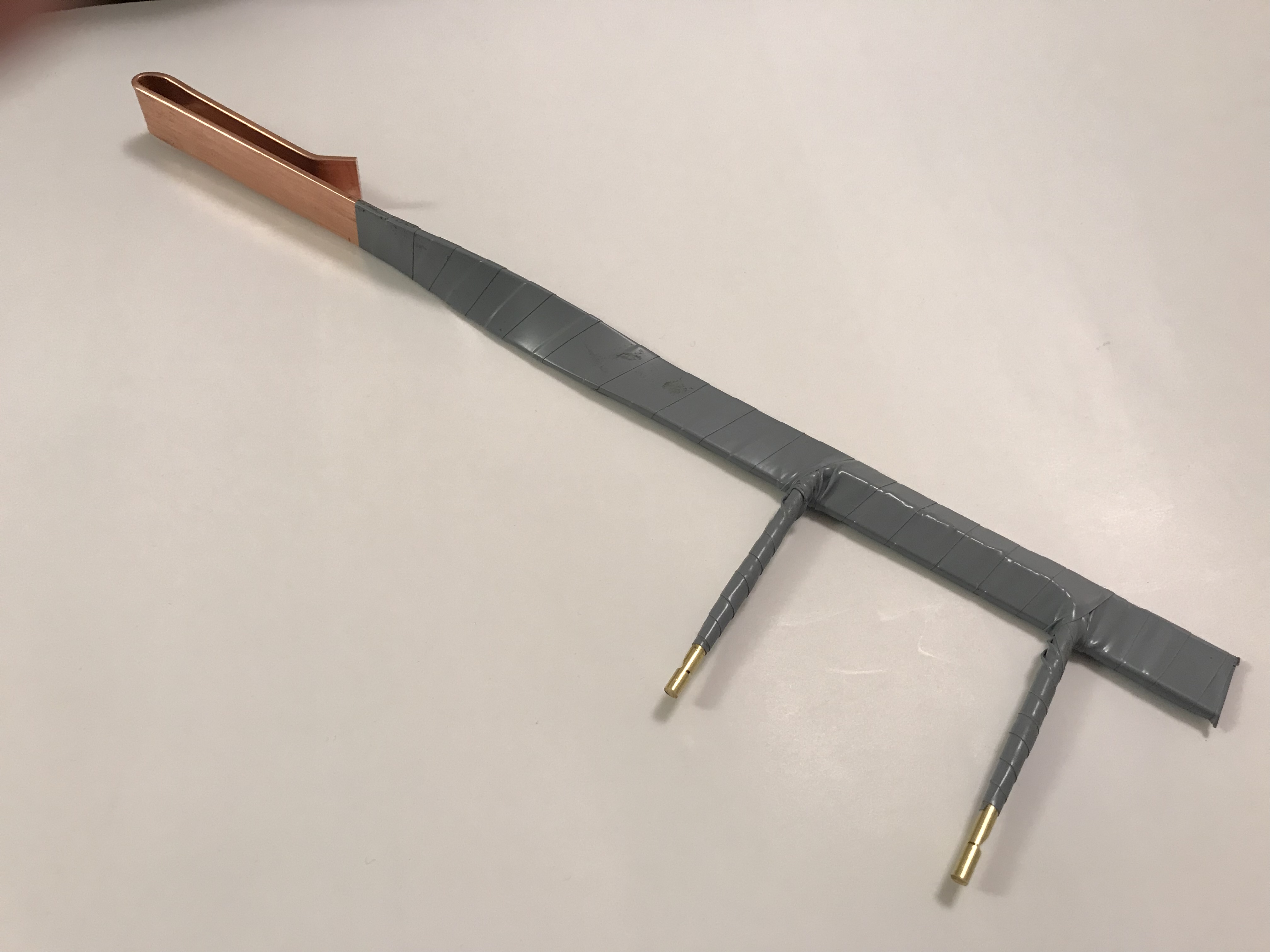

今回はこんな治具を作りました。

ちょっと今回、作っている最中の写真を撮り忘れてしまってすでに完成品ですけど、最初は真鍮棒と銅バーだったんですよ！

作り方

まずは真鍮棒をコの字に曲げて形を整えました。ここがばねになって引っかかるので、品物の穴の位置よりも少し開いておきます。

そうしたらこれを銅バーにはんだ付けします。今回は先にフラックスを使って銅バーにはんだを乗せてから、そこに真鍮棒を置くように付けました。その時真鍮棒を半回転転がすようにしたので、上側にもはんだが乗っています。

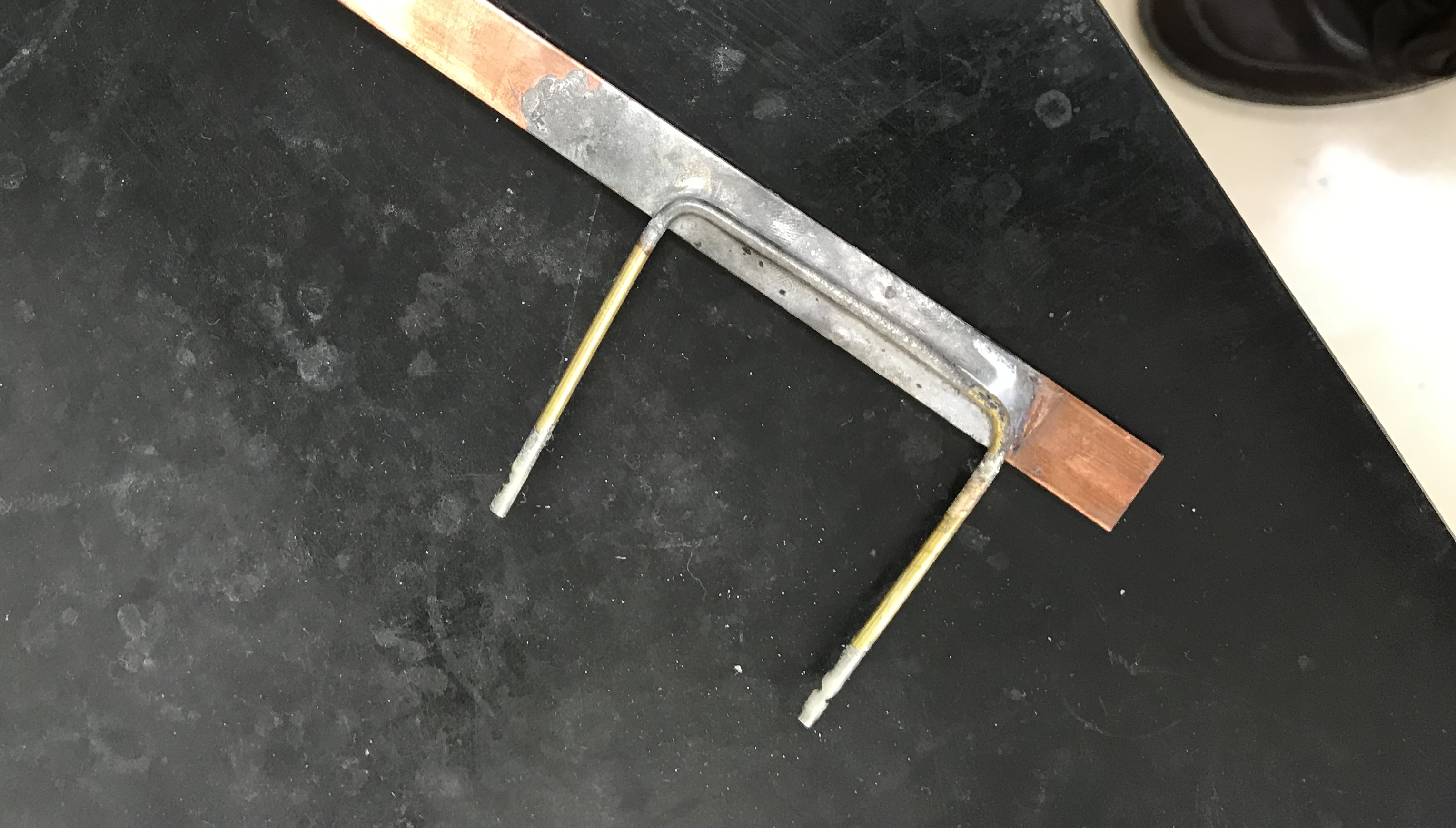

写真はぼくが作ったものとは別のものですが、こんな感じになります。

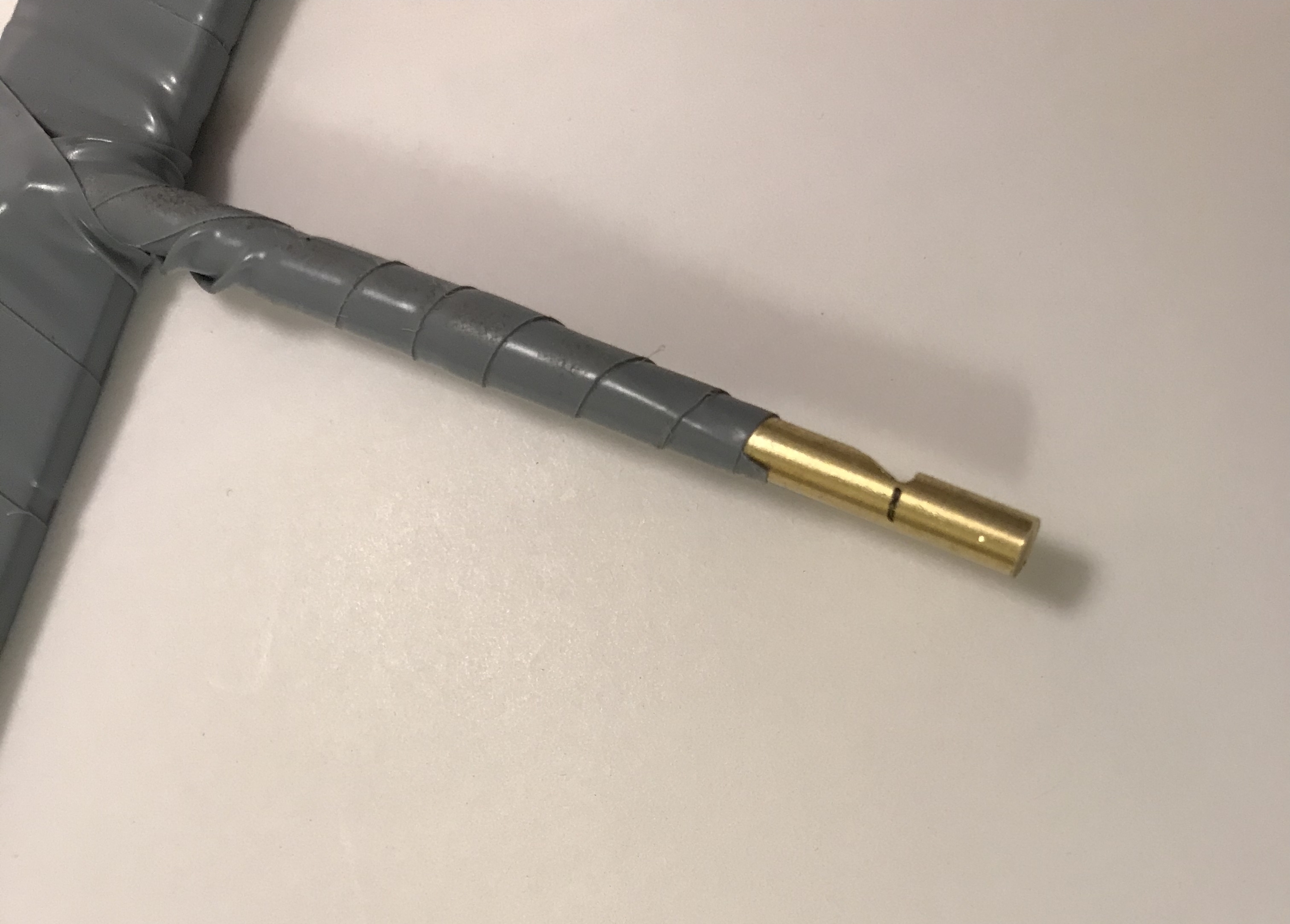

真鍮を銅バーに固定した後で真鍮の先を棒ヤスリで削って引っかかりを作りました。外側を少し角度をつけることで、落ちづらくなるのとめっき液が治具との間に入りやすくなります。

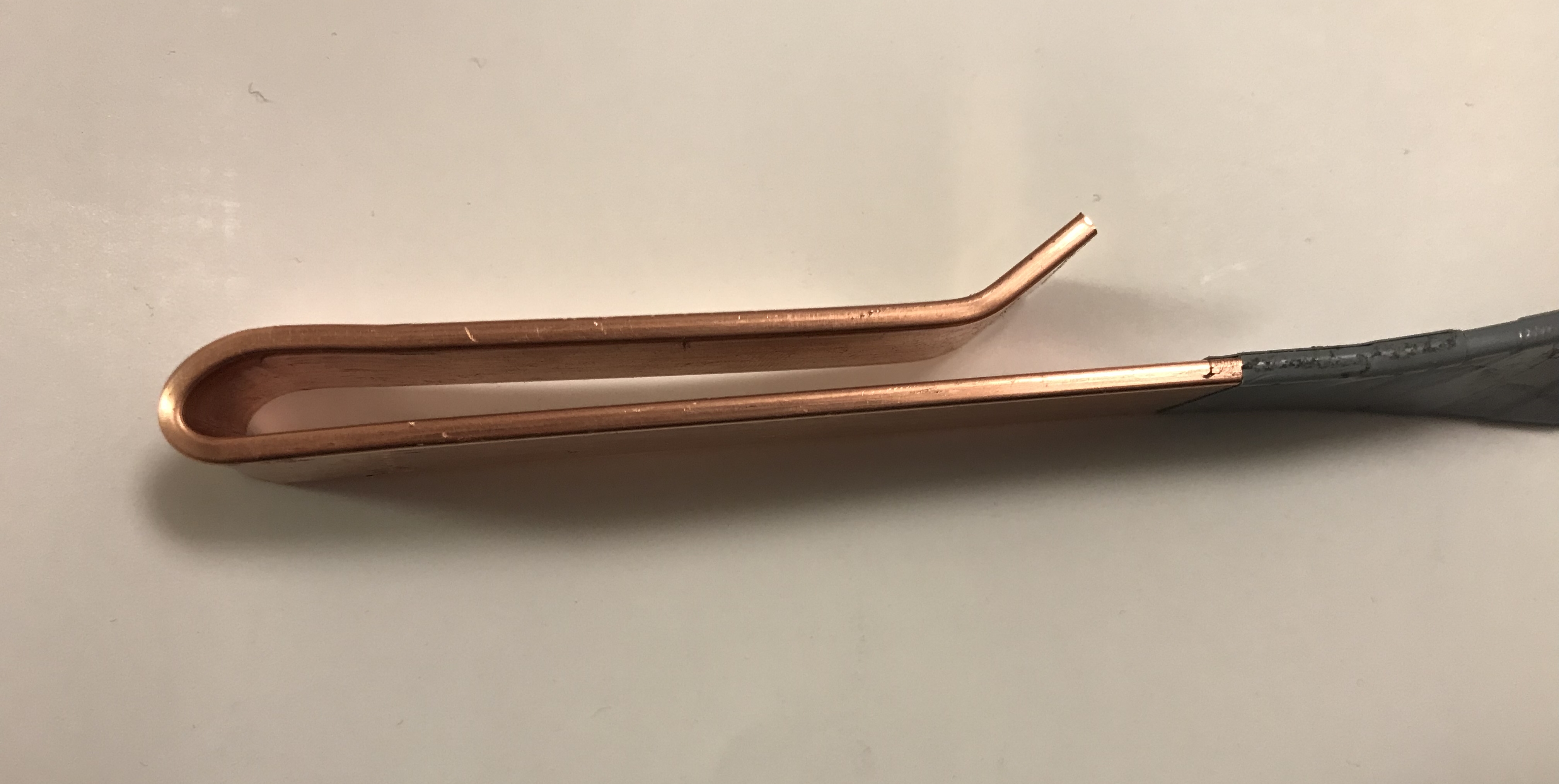

そのあとカソードに引っ掛けるためのフックを作り、品物と陽極板が平行になるように治具をひねってからテープを巻いて完成です。

カソードとは、治具に電気を流すための銅バーです。フックはカソードと治具の接点がなるべく広い方が電気抵抗が少なくすむのと、めっき液を撹拌する液流に揺らされないように、銅バーをしっかり挟むように作ります。
フックの先を少し曲げているのは、カソードから治具を取りやすくするためです。

意外とここがけっこう難しくて、実際にフックを作ってみると銅バーが思ったよりも薄く、万力などを使って曲げていきました。

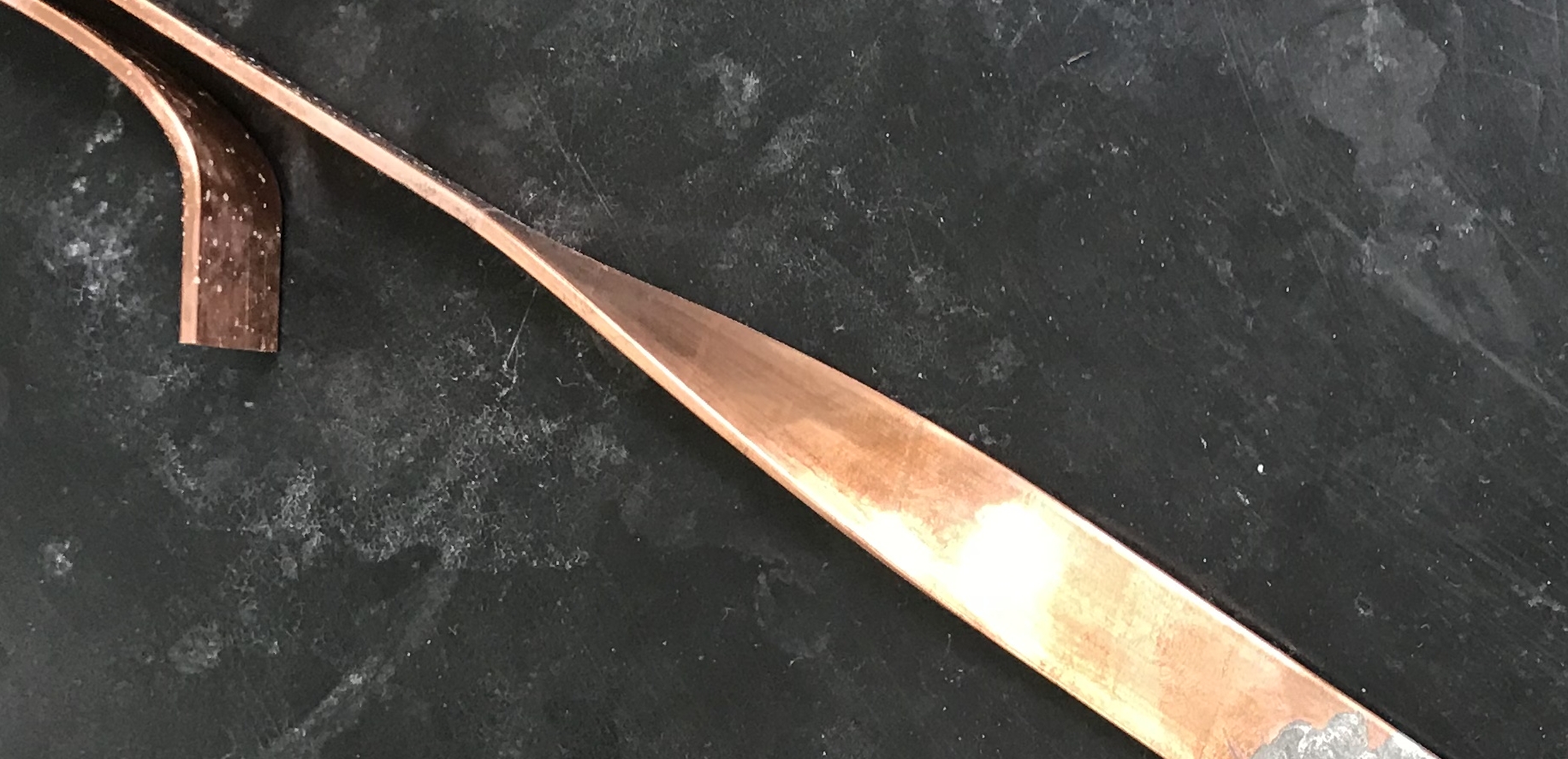

このままだと今回の品物では陽極板と垂直になってしまい、うまく電気が流れてくれないので、さらに治具の中腹を90°ひねります。

（これもぼくが作ったものとは別のものです）

テープは治具に無駄なめっきが付かないようにするためのものです。

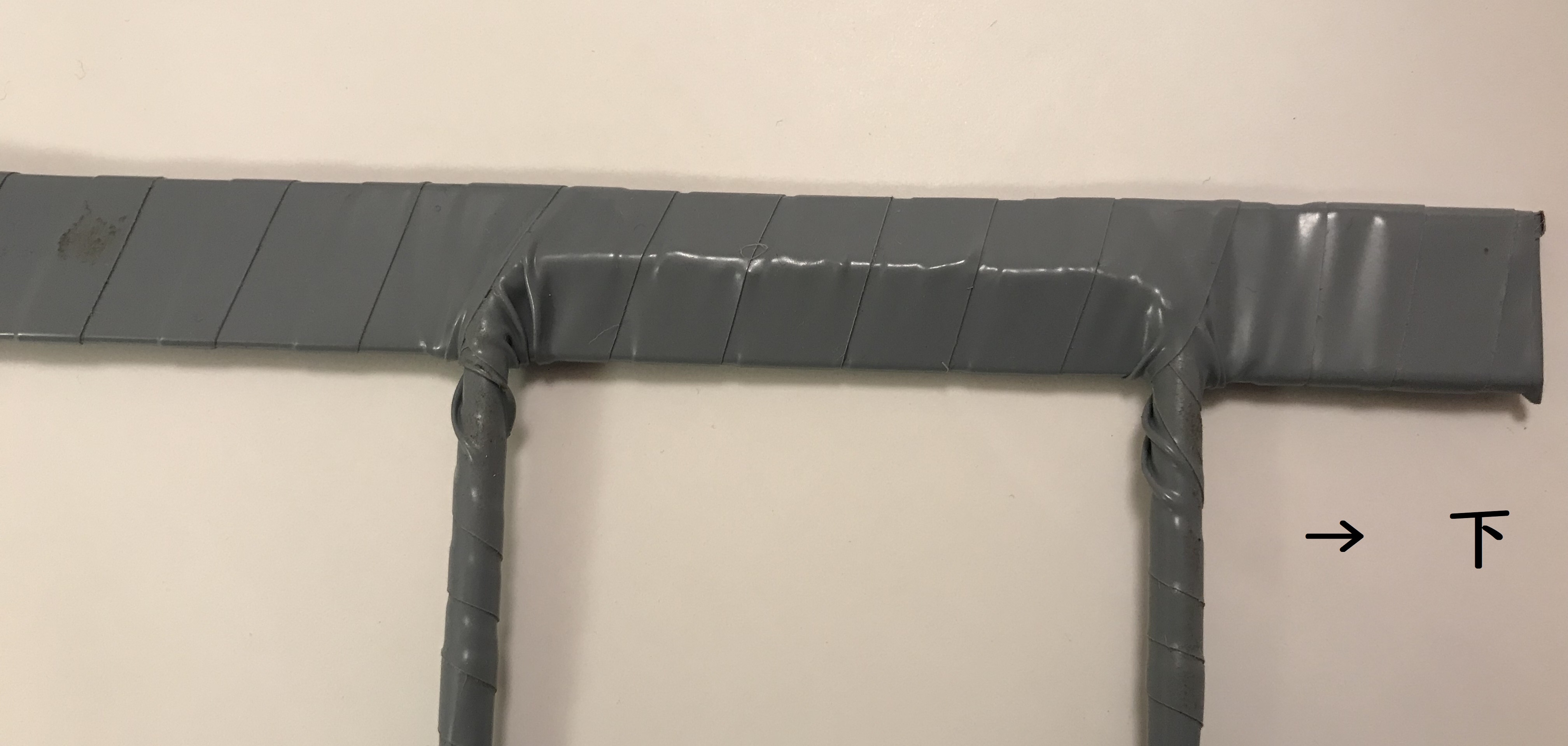

テープを巻くときは、テープが重なるところに段差ができ、そこに液が溜まってしまいます。
なので、段差が下を向くように下からテープを巻いていきます。これでやっと完成です。
